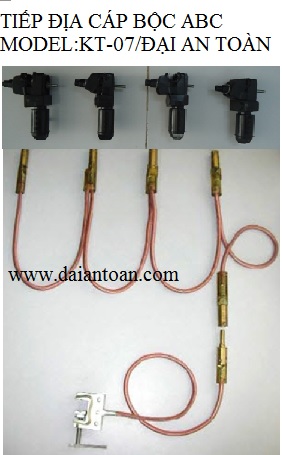

TIẾP ĐỊA CÁP BỌC ABC
MODEL:KT-O7T/ĐẠI AN TOÀN
ISO 9001:2008
- Bao gồm 2 phần: phần cố định và phần di động.
1/ phần cố định: có 4 đầu gắn cố định trên đường dây hạ thế.
Tiêu chuẩn áp dụng |
Theo tiêu chuẩn NFEN 61230 NFC 33 hoặc HN 33-F63.
|
Cấu tạo và thông số kỹ thuật |
Bộ tiếp đất chịu được điện áp ngắn mạch đến 4kA/1s, được bọc cách điện và chịu độ bền điện 4kV |
|
Phần cố định gồm 4 đầu cái (plug) được gắn cố định sẵn trên lưới hạ thế dây bọc 3 |
|
pha 4 dây. Mỗi plug làm bằng hợp kim đồng nhôm được bọc cách điện. |
|
Một đầu plug dùng để kẹp dây bọc, có bulon xiết đảm bảo tiếp xúc tốt giữa phần kim loại của plug và phần dây dẫn điện của dây bọc. Plug có khả năng kẹp được dây bọc có đường kính ngoài từ 12mm đến 20mm. |
|
Đầu kia của plug có lỗ để đầu cắm của phần di động lắp vào đảm bảo tiếp xúc về điện và có khóa chốt không để tuột ra. Phần di động có kết cấu loại GDD TORS5 |
2/ Phần di động:
Cấu tạo và thông số kỹ thuật |
Bộ tiếp đất chịu được điện áp ngắn mạch đến 4kA/1s, được bọc cách điện và chịu độ bền điện 4kV |
|
Gồm có 2 phần: Phần di động thứ nhất để gắn vào phần cố định và phần di động thứ hai để gắn vào phần di động thứ nhất. Phần di động thứ hai là phần dây tiếp đất. |
Phần di động thứ nhất |
Bao gồm 5 đầu đực (Socket) được liên kết với nhau bằng dây tiếp địa. - Socket: Làm bằng hợp kim đồng nhôm, bọc cách điện đảm bảo cắm được vào phần cố định, có khóa chắc chắn. Phần cố định có kết cấu loại PC485. - Dây tiếp địa: + Dây đồng mềm nhiều sợi có bọc PVC trong suốt. + Tiếp diện dây chưa bọc là 16- 25mm2, chiều dầy lớp bọc PVC là 1mm. + Dây bao gồm 1 dây trục dài khoảng 1m, hai đầu gắn 02 Sockets, 03 Sockets còn lại được nối rẽ (có thể có 1 hay 2 chỗ nối rẽ) trên dây trục sao cho đảm bảo chiều dài dây giữa các Sockets khoảng 80cm. Tại mỗi khoảng nối rẽ đều phải đảm bảo chắc chắn và có bọc cách điện. + Dây được sản xuất bởi nhà sản xuất được cấp chứng chỉ quản lý chất lượng |
Phần di động thứ hai |
Gồm 1 sợi dây tiếp đất, một đầu được gắn với 01 đầu cái (plug), đầu kia gắn với đầu kẹp tiếp đất. - Plug: làm bằng hợp kim đồng nhôm, có thể cắm chắc chắn được với Socket của phần di động thứ nhất. |
- Dây tiếp đất: + Dây đồng mềm nhiều sợi có bọc PVC trong suốt + Tiết diện dây chưa bọc là 16-25mm2, chiều dầy lớp bọc PVC là 1mm + Dây được sản xuất bởi nhà sản xuất được cấp chứng chỉ quản lý chất lượng - Đầu kẹp tiếp đất: + Đầu kẹp chữ C, vặn xiết bằng vòng ren qua 01 cây ti, đảm bảo kẹp được cọc tiếp đất khoảng 50mm2 Mặt tiếp xúc giữa kẹp và dây lớn, tốt và đều. |
